摘要：隨著環保要求的提高，各級環保主管單位環保壓力不斷加大，需要加強監察力度，持續改善生態環境，形成長效機制，打響藍天碧水凈土三大保衛戰；AcrelCloud-3000環保監管云平臺依托于電力傳感、物聯網（2G/4G/NB-IOT/LORA等）、大數據和智能云計算等技術，將企業總用電、生產設備用電和污染治理設備用電、PM2.5、PM10、VOCs、視頻、門禁等納入云平臺監控，通過關聯分析、停電分析、停產限產分析、越線分析等計算方法，及時發現環保治污設備運行異常工作狀況，同時結合調取視頻監控、廢氣廢水排放量和濃度的遠程監控，來有效應對環保監管過程中的種種問題，實現在線聯防聯動。
關鍵詞：環保用電監管；分表計電；AcrelCloud-3000；安科瑞；
00 引言
2013年以來，中國霧霾天數創52年之歷史，PM2.5成為熱門的環境名詞。大氣污染，固體垃圾排放和水污染已經讓我們的天空不再藍、空氣不再清新、河流不再清澈，過去唯“經濟發展”的管理習慣與環境保護意識的淡薄已經讓現在的我們嘗到了惡果，加強對于資源節約、廢物減排和治理污染技術的研發和執行已經迫在眉睫。
2018年6月24日公布的《中共中央國務院關于加強生態環境保護堅決打好污染防治攻堅戰的意見》提出，堅決打贏藍天保衛戰，著力打好碧水保衛戰，扎實推進凈土保衛戰。
系統采用AcrelCloud-3000環保監管云平臺，平臺依托于電力傳感、物聯網（2G/4G/NB-IOT/LORA等）、大數據和智能云計算等技術，將企業總用電、生產設備用電和污染治理設備用電納入云平臺監控，通過關聯分析、停電分析、停產限產分析、越線分析等計算方法，及時發現環保治污設備未開啟、停電、空轉、減速、降頻和異常關閉等異常工作狀況，同時結合調取視頻監控、廢氣廢水排放量和濃度的遠程監控，來有效應對環保監管過程中的種種問題，實現在線聯防聯動。
01 設計依據
本平臺遵循以下標準開發：
HJ 212 污染源在線自動監控（監測）系統數據傳輸標準
HJ 2000 大氣污染治理工程技術導則
HJ 447 污染源在線自動監控（監測）數據采集傳輸儀技術要求
GB 37822 揮發性有機物無組織排放控制標準
GB 16171 煉焦化學工業污染物排放標準
HJ 2036 煉焦化學工業污染防治可行技術指南
GB/T 16706 環境污染源類別代碼
GB/T 17214 工業過程測量和控制裝置的工作條件
GB/T 13850 交流電量轉換為模擬量或數字信號的電測量變送器
DL/T 5137 電測量及電能計量裝置設計技術規程
GB 1208 電流互感器
GB 4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求GB/T 6587 電子測量儀器 基本安全試驗
GB/T17626 電磁兼容 實驗和測量技術
02 項目概況
安科瑞電氣股份有限公司于2019年11月承接某市某公司AcrelCloud-3000環保監管云平臺設計與實施；主要為通過平臺對不同區域內各行各業企業生產設置與治理設置的運行工況，實現對污染排放企業的生產過程進行集中監管；同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，用戶可以利用 PC、手機、平板電腦等多種終端實現對平臺的訪問。
03 系統方案

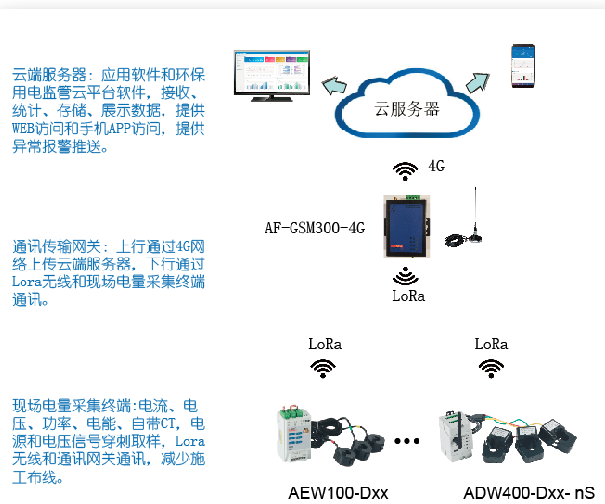

AcrelCloud-3000環保監管云平臺采用分層分布式結構進行設計，整體架構如下：
環保用電監管云平臺包含站控管理層（軟件平臺）及網絡通訊層（通訊傳輸網關），現場安裝無線計量裝置（ADW400系列）。
網關安裝于現場數據采集箱，采用嵌入式系統，實時不間斷采集數據并現場存儲，進行協議轉換后按照約定協議壓縮上傳云平臺。網關具備數據存儲、斷電續傳、遠程固件升級、多級平臺數據轉發等功能。保障數據采集的真實性，保證數據不丟失。為節省流量，正常波動數據可選擇15分鐘間隔上傳，平臺可以對異常、違規生產通過語音播報、短信和手機APP主動推送。
04 系統功能

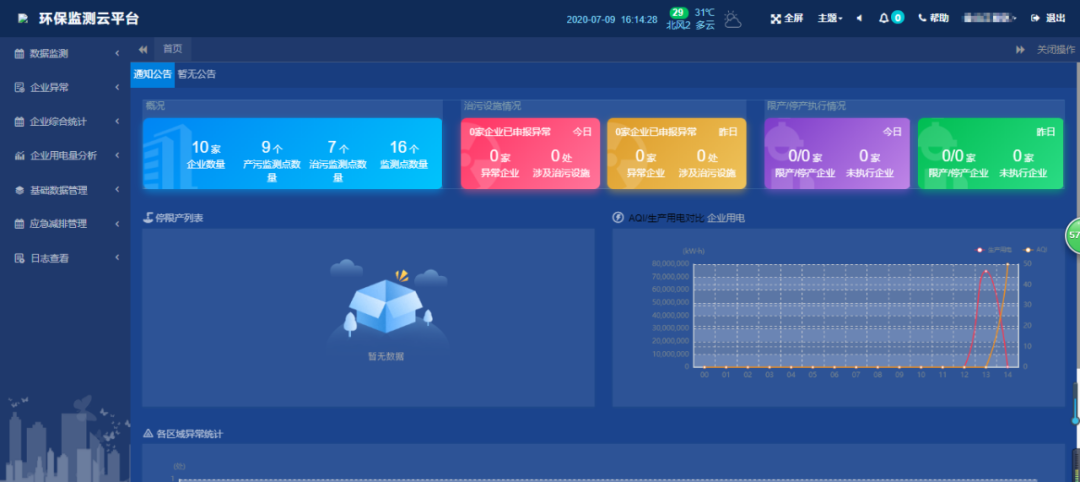

1. 平臺首頁
平臺首頁顯示企業概況，用電統計，產污設施運行柱狀圖，治污設施運行柱狀圖。

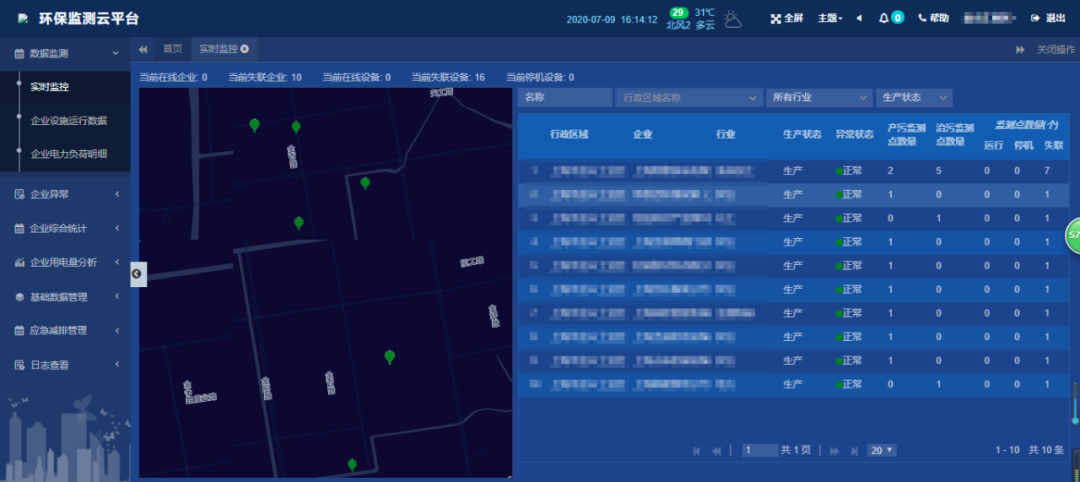

2. 實時監控
采集企業用電設備電參量數據，可以查看企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功率等，默認顯示昨日/今日曲線，可選擇具體的時間并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。

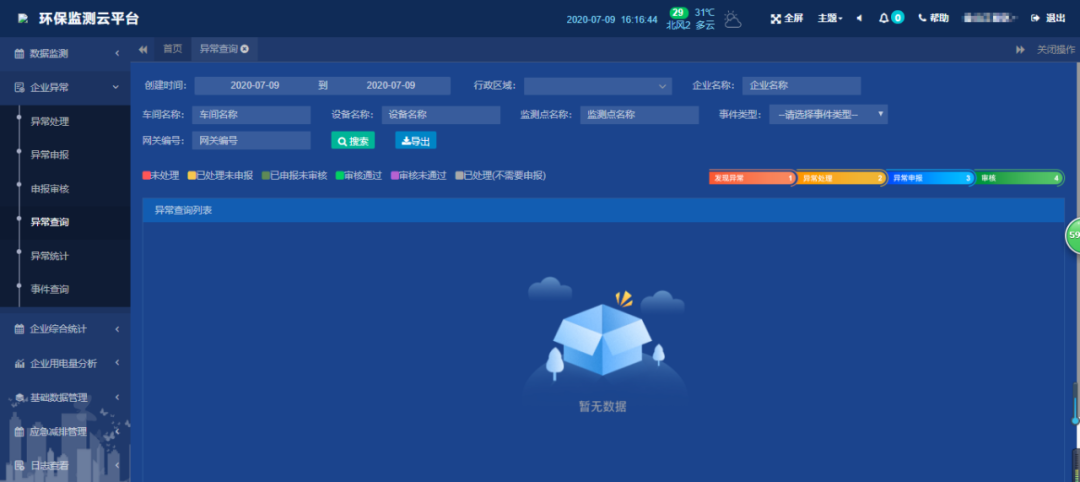

3. 異常實時報警
通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態。

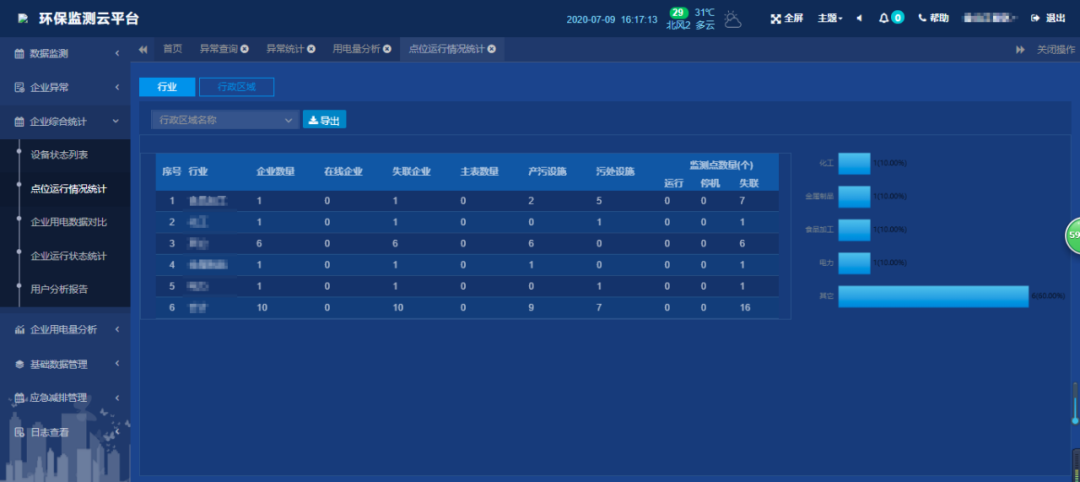

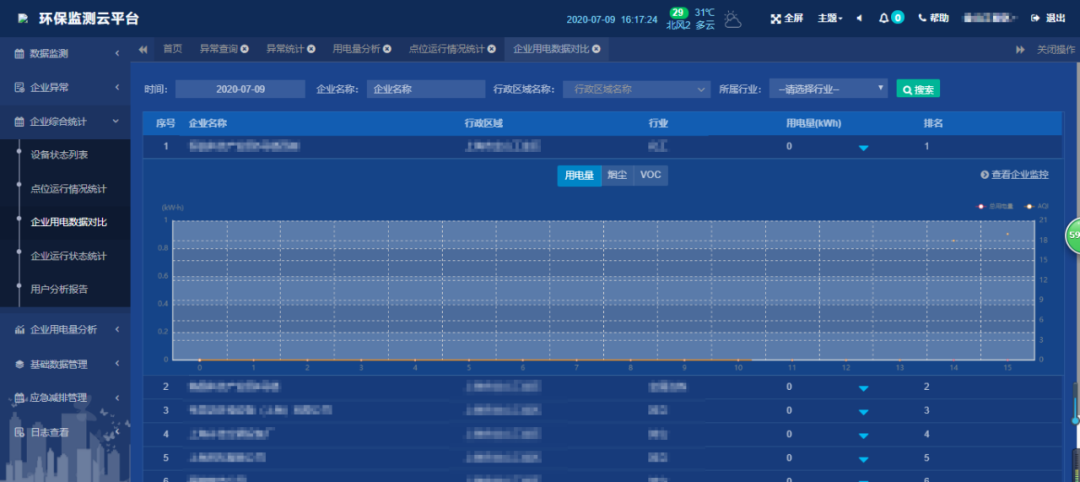

4. 統計分析
統計企業/行業在某個時間段內的產污數量，統計企業在污染日、非污染日的負荷對比，以小時為單位展示功率曲線，可查詢企業/行業的日功率曲線，默認是今日/昨日對比，可選擇對比的日期，統計企業/行業在某個時間段內的用電量，可按日/月/年進行統計和分析。
5. 手機APP
環保用電監管云平臺支持Android、ios系統APP，方便用進行行業/企業查詢、報警、故障查詢，實時監控數據查詢，探測器詳細信息查詢等功能。
